เกียร์ขับ (Drive Gear) คือหัวใจสำคัญของระบบส่งกำลังในเครื่องจักรอุตสาหกรรมหนัก ทำหน้าที่ถ่ายทอดแรงบิดและกำลังจากต้นกำลังไปยังชุดขับเคลื่อนปลายทาง หากเกียร์ขับเกิดความเสียหายหรือสมรรถนะลดลง จะส่งผลให้สายการผลิตทั้งหมดต้องหยุดชะงัก ก่อให้เกิดความสูญเสียทั้งเวลาและต้นทุนมหาศาล
งานโอเวอร์ฮอล (Overhaul) คือกระบวนการซ่อมบำรุงครั้งใหญ่ที่มุ่งคืนสภาพสมรรถนะของเกียร์ให้เทียบเท่าเครื่องใหม่จากโรงงานผู้ผลิต โดยอาศัยทั้งความเชี่ยวชาญเฉพาะทาง เครื่องมือวัดความแม่นยำสูง และกระบวนการตรวจสอบที่เป็นระบบตามมาตรฐานสากล

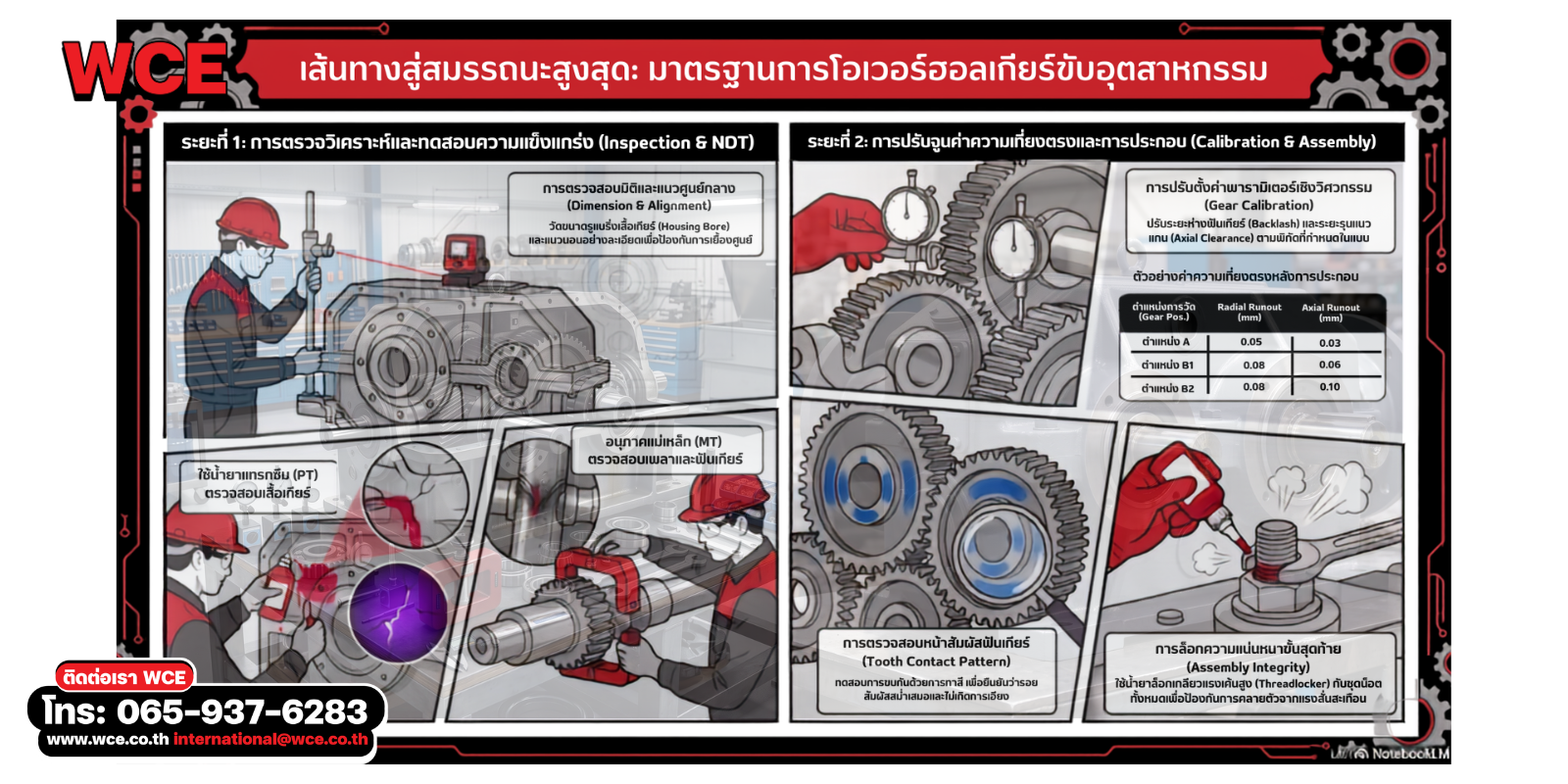

บทความนี้รวบรวมองค์ความรู้จากกรณีศึกษาจริงในงานโอเวอร์ฮอลชุดเกียร์ขับ (Drive Gear) ให้แก่โรงงานผลิตเหล็กรายใหญ่แห่งหนึ่ง โดยทีมวิศวกรของ WCE ซึ่งดำเนินงานเสร็จสิ้นเมื่อเดือนกรกฎาคม พ.ศ. 2569
ระยะที่ 1: การตรวจวิเคราะห์และทดสอบความแข็งแกร่ง
- การตรวจสอบมิติและแนวศูนย์กลาง (Dimension & Alignment Inspection)
ก่อนเริ่มถอดประกอบและหลังประกอบเสร็จ ทีมวิศวกรจะทำการตรวจสอบความสมบูรณ์เชิงมิติของเสื้อเกียร์ (Gear Housing) อย่างละเอียด เพื่อป้องกันปัญหาการเยื้องศูนย์ (Misalignment) ซึ่งเป็นสาเหตุอันดับหนึ่งของแรงสั่นสะเทือนผิดปกติและการสึกหรอเร่งในชิ้นส่วนเกียร์
- การวัดขนาดรูแบริ่งเสื้อเกียร์ (Housing Bore Inspection) — ทำการวัดเส้นผ่านศูนย์กลางของรูแบริ่งแต่ละตำแหน่งทั้งแนวตั้ง (Y-Y) และแนวนอน (X-X) เพื่อประเมินค่าความกลม (Roundness) และความเป็นวงรี โดยค่าที่วัดได้ทุกจุดต้องอยู่ภายในเกณฑ์ยอมรับตามแบบ (Drawing Tolerance) เช่น รูตำแหน่งที่ 1 ค่า Nominal Ø210 mm มีพิกัด +0.046/0.00 mm
- การตรวจสอบแนวระนาบเสื้อเกียร์ (Housing Alignment Inspection) — ตรวจวัดค่าเบี่ยงเบนของแนวศูนย์กลาง (Center X, Center Z) และระยะห่างระหว่างตำแหน่งแบริ่ง (Distance) ในแต่ละจุด เพื่อให้แน่ใจว่าเมื่อประกบเสื้อเกียร์ชิ้นบนและชิ้นล่างแล้ว เพลาเกียร์ทุกตัวจะหมุนได้ในแนวศูนย์กลางที่เที่ยงตรง
- การทดสอบแบบไม่ทำลายสภาพ (Non-Destructive Testing: NDT)
หลังทำความสะอาดชิ้นส่วนทั้งหมดแล้ว จะต้องทำการตรวจสอบ NDT เพื่อยืนยันว่าไม่มีรอยแตกร้าวซ่อนเร้นในโครงสร้างวัสดุ ซึ่งอาจนำไปสู่การแตกหักอย่างฉับพลันภายใต้แรงบิดสูงระหว่างใช้งาน โดยใช้เกณฑ์ยอมรับตามมาตรฐาน ASME Section VIII
- การทดสอบด้วยน้ำยาแทรกซึม (Liquid Penetrant Testing: PT) — ใช้ตรวจสอบพื้นผิวเหล็กหล่อของเสื้อเกียร์ (Housing Bore) ทั้ง 4 ตำแหน่ง โดยใช้น้ำยาชนิด Colour Contrast แบบสเปรย์ ทำการพ่นสารแทรกซึม ล้างส่วนเกิน แล้วพ่นสารเร่งปฏิกิริยาเพื่อดึงสารแทรกซึมที่แทรกอยู่ในรอยร้าวขึ้นมาให้เห็น ในกรณีนี้ตรวจสอบรอบ 360° ทุกตำแหน่ง ผลคือ No Indication — ผ่านเกณฑ์ทั้งหมด
- การทดสอบด้วยอนุภาคแม่เหล็ก (Magnetic Particle Testing: MT) — ใช้ตรวจสอบเพลาเกียร์และฟันเกียร์ (Shaft Gear) ทั้ง 4 ตัว (ตำแหน่ง B1–B4) ซึ่งเป็นชิ้นส่วนที่รับแรงบิดโดยตรง โดยใช้เครื่องสร้างสนามแม่เหล็กไฟฟ้าแบบ Electromagnetic Yoke ร่วมกับผงแม่เหล็กแบบเปียก (Wet Method) สามารถตรวจจับรอยร้าวได้ทั้งที่ผิวและใต้ผิวตื้น ผลคือ No Indication ทุกตำแหน่ง — ผ่านเกณฑ์ 100%
ระยะที่ 2: การปรับจูนค่าความเที่ยงตรงและการประกอบ
- การปรับตั้งค่าพารามิเตอร์เชิงวิศวกรรม (Gear Parameter Calibration)
หัวใจสำคัญที่ชี้วัดว่าเกียร์จะทำงานได้เงียบ ราบเรียบ และมีอายุการใช้งานยาวนาน คือค่าพารามิเตอร์ทางกลศาสตร์ 4 ประการ ได้แก่
- ระยะห่างระหว่างฟันเกียร์ (Backlash) — คือช่องว่างระหว่างฟันเกียร์คู่ขบ หากชิดเกินไปจะเกิดความร้อนสะสมจนฟันเกียร์หัก หากห่างเกินไปจะเกิดแรงกระแทกและเสียงดัง ค่าที่วัดได้ในงานนี้หลังประกอบ: คู่ A+B1 เฉลี่ย 0.17 mm, คู่ A+B2 เฉลี่ย 0.15 mm — อยู่ในเกณฑ์ยอมรับ
- ระยะรุนแนวแกน (Axial Clearance) — คือระยะขยับตัวของเพลาในแนวแกน หากมากเกินไปจะเกิดการส่ายตัวขณะส่งกำลัง ค่าหลังประกอบ: ตำแหน่ง A = 0.12 mm, ตำแหน่ง B = 0.50 mm
- ความเบี่ยงเบนในการหมุน (Radial & Axial Runout) — วัดความหนีศูนย์ของเพลาและฟันเกียร์ขณะหมุน ค่าที่ต่ำยิ่งสะท้อนถึงการประกอบที่เที่ยงตรง ตัวอย่างค่าหลังประกอบ: ตำแหน่ง A: Radial Runout 0.05 mm / Axial Runout 0.03 mm ตำแหน่ง B1: Radial Runout 0.08 mm / Axial Runout 0.06 mm ตำแหน่ง B2: Radial Runout 0.08 mm / Axial Runout 0.10 mm
- หน้าสัมผัสของฟันเกียร์ (Tooth Contact Pattern) — ทาสี Prussian Blue ลงบนฟันเกียร์แล้วทดลองหมุนขบกัน เพื่อประเมินพื้นที่สัมผัสจริง รอยสัมผัสที่ดีต้องกระจายตัวสม่ำเสมอเป็นแนวยาวต่อเนื่อง ไม่เอียงไปฝั่งใดฝั่งหนึ่ง ผลการตรวจทั้งคู่เกียร์ A+B1 และ A+B2 มีรอยสัมผัสสม่ำเสมอทั้งก่อนและหลังการปรับตั้ง
- การล็อกความแน่นหนาขั้นสุดท้าย (Assembly Integrity)
ในขั้นตอนการประกอบชิ้นส่วน จะทาเคลือบน้ำยาล็อกเกลียวแรงเค้นสูง (High-Strength Threadlocker) บนชุดน็อตล็อกแบริ่งทั้งหมดก่อนขันแน่น เพื่อรับประกันว่าจะไม่คลายตัวระหว่างการทำงานที่ต้องเผชิญแรงสั่นสะเทือนตลอดเวลา จากนั้นประกบเสื้อเกียร์ครอบชุดเพลาและเกียร์ ขันน็อตยึดตามลำดับแรงบิดที่กำหนด แล้วจึงทำการตรวจสอบพารามิเตอร์ทุกค่าอีกครั้งเป็นขั้นสุดท้าย
บทสรุป
งานโอเวอร์ฮอลเกียร์ขับอุตสาหกรรมไม่ใช่เพียงแค่การถอดเปลี่ยนตลับลูกปืน แต่เป็นกระบวนการทางวิศวกรรมที่ต้องอาศัยการวัดเก็บข้อมูลเชิงตัวเลขอย่างเป็นระบบ ตั้งแต่การวัดพิกัดสวมของเสื้อเกียร์ การทดสอบแบบไม่ทำลาย (NDT) ไปจนถึงการปรับจูนค่าพารามิเตอร์ทางกลเพื่อคืนสภาพสมรรถนะให้สามารถเดินเครื่องได้อย่างมีเสถียรภาพสูงสุด
