โครงประธาน (Underframe) คือโครงสร้างหลักใต้ตัวรถสินค้า ทำหน้าที่รับน้ำหนักสินค้าและแรงลากจูงตลอดอายุการใช้งาน เมื่อต้องการให้รถรับภาระได้มากขึ้นหรือยืดอายุโครงสร้างเดิม งาน เสริมความแข็งแรงโครงประธาน จึงเป็นทางเลือกสำคัญ บทความนี้อธิบายขั้นตอนหลัก การทดสอบยืนยันผล และกรณีศึกษารถสินค้าต้นแบบ 1 คัน โดยหน่วยธุรกิจ RTE ของ WCE

1. ทำไมต้อง เสริมความแข็งแรงโครงประธาน ของรถสินค้า

โครงประธานของรถสินค้าต้องรับทั้งน้ำหนักสินค้า แรงดึงและแรงกระแทกจากขอพ่วง รวมถึงแรงจากการเดินรถ มาตรฐาน EN 12663-2 กำหนดกรณีภาระที่โครงสร้างรถสินค้าต้องรับได้ และกำหนดให้ยืนยันการออกแบบด้วยการวิเคราะห์และการทดสอบ [1]

การเสริมแผ่นเหล็กเข้ากับโครงเดิมช่วยเพิ่มพื้นที่หน้าตัดรับแรงโดยไม่ต้องสร้างโครงใหม่ทั้งคัน แต่งานเชื่อมบนโครงสร้างรถไฟต้องควบคุมคุณภาพอย่างเข้มงวด เพราะรอยเชื่อมเป็นจุดที่รับแรงซ้ำตลอดอายุการใช้งาน

2. ขั้นตอนหลักของงานเสริมโครงสร้าง

การเชื่อมเสริมแผ่นเหล็ก
ช่างเชื่อมแผ่นเหล็กเสริมเข้ากับคานของโครงประธานเดิมตามแบบ งานเชื่อมรถไฟมีมาตรฐานเฉพาะคือ EN 15085 ซึ่งครอบคลุมทุกชิ้นส่วนของรถที่ประกอบด้วยการเชื่อม [2]

การตรวจสอบแนวเชื่อมแบบไม่ทำลาย (NDT)
หลังเชื่อมเสร็จ ทีมงานตรวจแนวเชื่อมด้วยกระบวนการ NDT เพื่อหาจุดบกพร่องที่มองไม่เห็นด้วยตา ISO 17635 กำหนดหลักทั่วไปในการเลือกวิธีและระดับการตรวจ NDT สำหรับรอยเชื่อมโลหะ [3]

การคลายความเค้นด้วยการสั่นสะเทือน (Vibratory Stress Relief)
การเชื่อมทำให้เกิดความเค้นตกค้างในเนื้อเหล็ก วิธีนี้ใช้เครื่องสั่นยึดกับโครงสร้างและสั่นที่ความถี่ควบคุม เหมาะกับชิ้นงานขนาดใหญ่ที่เข้าเตาอบไม่ได้ งานทบทวนทางวิชาการอธิบายกลไกที่การสั่นช่วยลดและทำให้ความเค้นตกค้างในโครงสร้างเชื่อมขนาดใหญ่คงตัว [4]

3. การทดสอบรับน้ำหนักและการตรวจค่า Camber

ขั้นสุดท้ายคือการทดสอบรับน้ำหนักจริง โดยวางน้ำหนักทดสอบบนรถตามค่าที่กำหนด แล้ววัดการแอ่นตัวของโครงประธาน

ค่า Camber คือความโค้งขึ้นเล็กน้อยของโครงประธาน การวัดค่านี้ทั้งระหว่างรับน้ำหนักและหลังเอาน้ำหนักออก ช่วยยืนยันว่าโครงสร้างคืนรูปได้และไม่เสียรูปถาวร

4. กรณีศึกษา: เสริมความแข็งแรงโครงประธาน รถสินค้าต้นแบบ โดย RTE

• ขอบเขตงาน: เสริมความแข็งแรงโครงประธานของรถสินค้าต้นแบบ 1 คัน
• ผู้ว่าจ้าง: ผู้ว่าจ้างในอุตสาหกรรมระบบราง
• ขั้นตอน: เชื่อมเสริมแผ่นเหล็ก → ตรวจแนวเชื่อม NDT → คลายความเค้นด้วยการสั่นสะเทือน → ทดสอบรับน้ำหนัก 84 ตัน → ตรวจค่า Camber
• สถานะ: แล้วเสร็จ 100% ส่งมอบรถคืนผู้ว่าจ้าง

การทำกับรถต้นแบบ 1 คันพร้อมทดสอบรับน้ำหนักจริง เป็นแนวทางที่เหมาะกับการพิสูจน์วิธีเสริมโครงสร้าง ก่อนนำไปใช้กับรถคันอื่น

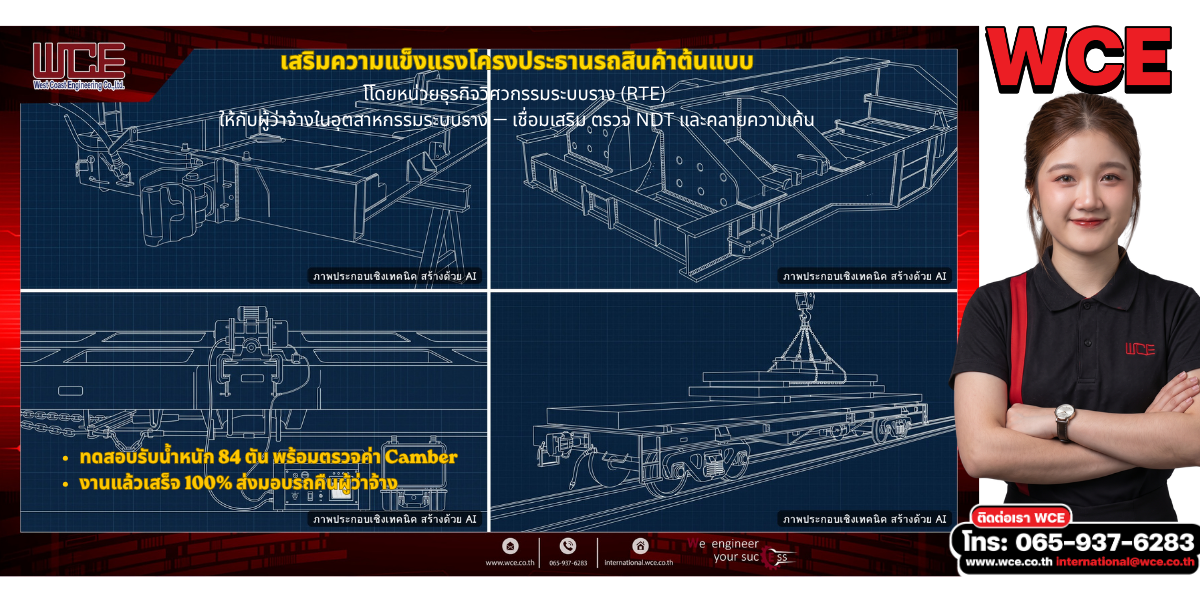

ภาพปก (ซ้ายบน → ขวาล่าง): แผ่นเหล็กเสริมที่เชื่อมเข้ากับโครงประธาน / แนวเชื่อมสำหรับตรวจ NDT / เครื่องคลายความเค้นด้วยการสั่นสะเทือน / การทดสอบรับน้ำหนักด้วยแผ่นเหล็ก ภาพทั้งหมดเป็นภาพประกอบเชิงเทคนิคที่สร้างด้วย AI ไม่ใช่ภาพถ่ายจากหน้างานจริง

5. บริการของ WCE หน่วยธุรกิจ RTE

WCE หน่วยธุรกิจ RTE ให้บริการงานวิศวกรรมระบบราง ทั้งงานซ่อมบำรุงรถ งานจัดหาชิ้นส่วน งานผลิตอุปกรณ์สนับสนุนงานซ่อม และงาน เสริมความแข็งแรงโครงประธาน รถไฟ

📞 โทร: +66 65-937-6283 | 📧 อีเมล: international@wce.co.th | 🌐 เว็บไซต์: www.wce.co.th

We engineer your success.

เอกสารอ้างอิง

[1] CEN. (2010). EN 12663-2:2010 Railway applications – Structural requirements of railway vehicle bodies – Part 2: Freight wagons.

[2] CEN. (2023). EN 15085-1:2023 Railway applications – Welding of railway vehicles and components – Part 1: General.

[3] ISO. (2025). ISO 17635:2025 Non-destructive testing of welds – General rules for metallic materials.

[4] Walker, C. (2011). A theoretical review of the operation of vibratory stress relief with particular reference to the stabilization of large-scale fabrications. Proceedings of the IMechE, Part L, 225(3), 195–204.

เข้าถึงเมื่อ 14 ตุลาคม 2569
