การเปลี่ยน Duct Outlet ของระบบ Air Contactor ในสายการผลิตเหล็กรีดเย็น: หลักวิศวกรรมท่อลมอุตสาหกรรมและความปลอดภัยในการทำงาน

บทคัดย่อ

ระบบ Air Contactor เป็นอุปกรณ์สำคัญในกระบวนการผลิตเหล็กแผ่นรีดเย็น (Cold-Rolled Steel) ทำหน้าที่ควบคุมอุณหภูมิและคุณภาพบรรยากาศในสายการผลิต โดยท่อลมระบายอากาศ (Air Duct) ที่เชื่อมต่อกับระบบ Air Contactor มีบทบาทสำคัญในการนำพาอากาศเข้า-ออกอย่างมีประสิทธิภาพ เมื่อท่อลมเสื่อมสภาพหรือไม่เหมาะสมกับสภาวะการทำงาน จำเป็นต้องทำการเปลี่ยนเพื่อรักษาประสิทธิภาพของระบบ บทความนี้นำเสนอหลักการทางวิศวกรรมของระบบท่อลมอุตสาหกรรม มาตรฐานที่เกี่ยวข้อง พร้อมตัวอย่างผลงานจริงของ WCE

1. ระบบ Air Contactor ในอุตสาหกรรมเหล็กรีดเย็น

1.1 บทบาทของ Air Contactor

Air Contactor เป็นอุปกรณ์แลกเปลี่ยนความร้อนและมวลสาร (Heat and Mass Transfer Equipment) ที่ใช้ในสายการผลิตเหล็กแผ่นรีดเย็น โดยทำหน้าที่นำอากาศมาสัมผัสกับแผ่นเหล็ก (Steel Strip) เพื่อวัตถุประสงค์หลัก ได้แก่ การควบคุมอุณหภูมิของแผ่นเหล็กหลังผ่านกระบวนการรีดเย็น การทำความสะอาดผิวหน้าแผ่นเหล็ก (Strip Cleaning) และการควบคุมบรรยากาศในสาย CLC (Continuous Line Cooling) เพื่อป้องกันการเกิดออกซิเดชันบนผิวเหล็ก [1]

1.2 องค์ประกอบของระบบท่อลม (Air Duct System)

ระบบท่อลมที่เชื่อมต่อกับ Air Contactor ประกอบด้วยส่วนสำคัญหลายส่วน ได้แก่ Inlet Duct (ท่อลมขาเข้า) ทำหน้าที่นำอากาศจากพัดลม (Fan/Blower) เข้าสู่ตัว Air Contactor, Outlet Duct (ท่อลมขาออก) นำอากาศที่ผ่านกระบวนการแล้วออกสู่ภายนอกหรือระบบบำบัด, Outlet Adapter (ข้อต่อขาออก) เป็นชิ้นส่วนเชื่อมต่อระหว่าง Contactor กับท่อลมหลัก ซึ่งมักเป็นจุดที่ต้องเปลี่ยนบ่อยเนื่องจากรับภาระทั้งแรงดัน อุณหภูมิ และการกัดกร่อน นอกจากนี้ยังมี Damper (ลิ้นปรับลม) สำหรับควบคุมปริมาณอากาศ และ Expansion Joint (ข้อต่อรับการขยายตัว) รองรับการขยายตัวเนื่องจากความร้อน [2]

2. หลักวิศวกรรมการออกแบบและติดตั้งท่อลมอุตสาหกรรม

2.1 มาตรฐานการออกแบบ

การออกแบบท่อลมอุตสาหกรรมต้องคำนึงถึงปัจจัยหลายประการ ตามมาตรฐานที่เกี่ยวข้อง:

• SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association): เป็นมาตรฐานหลักสำหรับการออกแบบ ผลิต และติดตั้งท่อลมโลหะแผ่น ครอบคลุมทั้งเกณฑ์ความหนาของโลหะ วิธีการเชื่อมต่อ และระบบค้ำยัน [3]
• ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers): ให้แนวทางด้านการคำนวณขนาดท่อลม อัตราการไหล ความเร็วลม และการสูญเสียแรงดัน (Pressure Loss) ในระบบท่อลม [4]
• NFPA 91 (National Fire Protection Association): มาตรฐานสำหรับระบบท่อลมที่ใช้ในการระบายอากาศที่มีอนุภาค ไอระเหย หรือก๊าซไวไฟ ซึ่งเกี่ยวข้องกับสภาพแวดล้อมในโรงงานเหล็ก [5]

2.2 ข้อพิจารณาด้านวัสดุ

วัสดุท่อลมในสภาพแวดล้อมอุตสาหกรรมเหล็กต้องทนทานต่อหลายปัจจัย ได้แก่ อุณหภูมิสูง (บางจุดในสายการผลิตเหล็กอุณหภูมิสูงกว่า 200°C), การกัดกร่อนจากไอน้ำมันหล่อเย็น (Coolant Mist) และสารเคมีที่ใช้ในกระบวนการ, การสั่นสะเทือน (Vibration) จากเครื่องจักรรอบข้าง, และความดันภายใน (Internal Pressure) ทั้งแรงดันบวกและแรงดันลบ วัสดุที่นิยมใช้คือเหล็กกล้าคาร์บอน (Carbon Steel) ตาม ASTM A36 หรือ SS400 สำหรับงานทั่วไป หรือเหล็กกล้าไร้สนิม (Stainless Steel) 304/316 สำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง [6]

2.3 การคำนวณขนาดท่อลม

การกำหนดขนาดท่อลมใช้หลักการ Equal Friction Method หรือ Static Regain Method ตามคำแนะนำของ ASHRAE Fundamentals Handbook โดยพิจารณาจากปริมาณลมที่ต้องการ (Airflow Volume — CFM หรือ m³/h), ความเร็วลมในท่อ (Duct Velocity) ที่เหมาะสมสำหรับท่อลมอุตสาหกรรมอยู่ในช่วง 10–20 m/s, ค่าสูญเสียแรงดัน (Pressure Drop) ที่ยอมรับได้ และรูปทรงหน้าตัดท่อ (กลม สี่เหลี่ยม หรือรูปแบบพิเศษ) [4]

3. ความท้าทายในการเปลี่ยน Duct Outlet ในโรงงานที่ดำเนินการอยู่

การเปลี่ยน Duct Outlet ของระบบ Air Contactor ในโรงงานที่กำลังดำเนินการผลิต มีความท้าทายหลายประการ:

• การวางแผนหยุดเครื่อง (Shutdown Planning): ต้องประสานงานกับฝ่ายผลิตเพื่อจัดตารางหยุดเครื่องให้กระทบสายการผลิตน้อยที่สุด
• การทำงานบนที่สูงและพื้นที่จำกัด: ระบบท่อลมมักติดตั้งอยู่บนที่สูงเหนือสายการผลิต การรื้อถอนและติดตั้งต้องใช้ทีมงานที่มีความชำนาญเฉพาะทาง
• การจัดการน้ำหนัก: ท่อลมโลหะมีน้ำหนักมาก ต้องใช้เครน อุปกรณ์ยก และระบบค้ำยันชั่วคราวอย่างเหมาะสม
• ความแม่นยำในการเชื่อมต่อ: Outlet Adapter ต้องเชื่อมต่อกับทั้ง Air Contactor และท่อลมหลักอย่างแม่นยำ เพื่อป้องกันการรั่วไหลของอากาศ (Air Leakage) ที่จะลดประสิทธิภาพของระบบ [7]

4. มาตรฐานความปลอดภัย

การดำเนินงานรื้อถอนและติดตั้งท่อลมในโรงงานอุตสาหกรรมต้องปฏิบัติตามมาตรฐานความปลอดภัยที่เกี่ยวข้อง:

• OSHA 29 CFR 1926 Subpart M: Fall Protection สำหรับการทำงานบนที่สูง [8]
• OSHA 29 CFR 1910.146: Permit-Required Confined Spaces — หากต้องเข้าไปทำงานภายในท่อลมหรือตัว Air Contactor [9]
• Lock-Out/Tag-Out (LOTO) ตาม OSHA 29 CFR 1910.147: การตัดแยกแหล่งพลังงานก่อนเริ่มงาน เพื่อป้องกันการเดินเครื่องโดยไม่ตั้งใจ [10]
• กฎกระทรวง (ประเทศไทย) พ.ศ. 2564: มาตรฐานความปลอดภัยในงานก่อสร้างและงานบนที่สูง

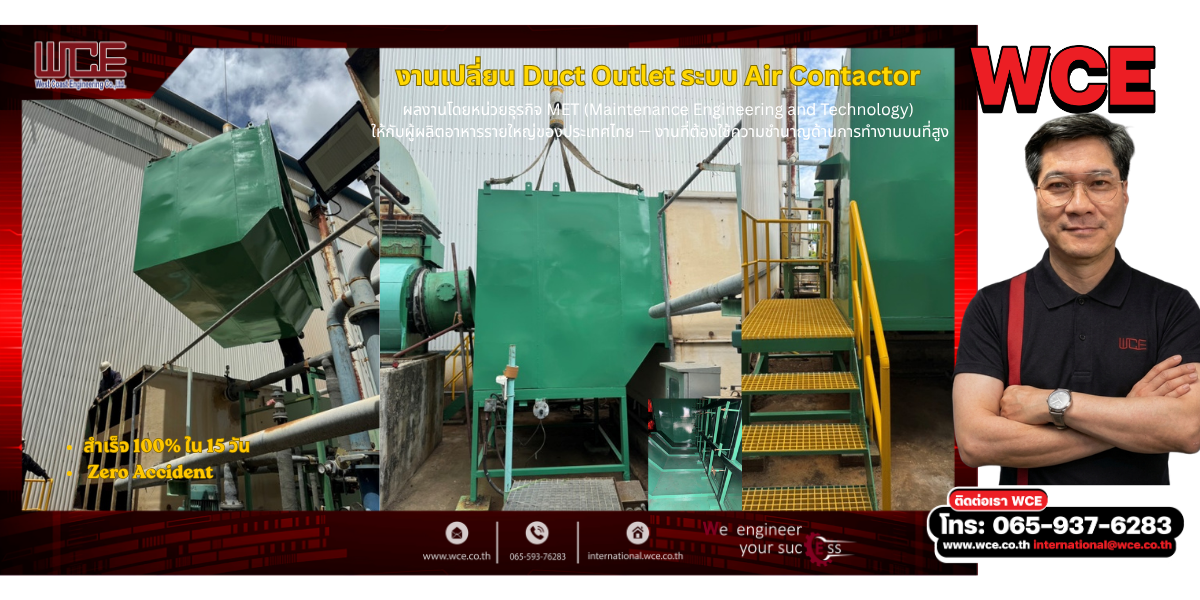

ตัวอย่างผลงาน: งานเปลี่ยน Duct Outlet ระบบ CLC Air Contactor

รายละเอียดโครงการ

จุดเด่นของโครงการ

1. ความเชี่ยวชาญด้านการรื้อถอนและติดตั้งท่อลม โครงการนี้ต้องอาศัยทีมงานที่มีความชำนาญเฉพาะด้าน ในการรื้อถอน Duct Outlet เดิมที่เสื่อมสภาพออก และติดตั้งชิ้นส่วนใหม่เข้าแทนที่ ซึ่งต้องทำงานบนที่สูงและในพื้นที่จำกัดรอบเครื่องจักรสายการผลิตเหล็กรีดเย็น ทีมงาน WCE ปฏิบัติตามขั้นตอน LOTO อย่างเคร่งครัด พร้อมใช้ PPE เต็มรูปแบบตลอดการดำเนินงาน

2. การเชื่อมต่อที่แม่นยำสูง Duct Outlet Adapter ต้องเชื่อมต่อกับตัว Air Contactor และท่อลมหลักอย่างแม่นยำ เพื่อให้ระบบทำงานได้เต็มประสิทธิภาพ ไม่มีจุดรั่วไหลของอากาศ ทีมงานใช้การวัดและตรวจสอบขนาดก่อนการผลิตชิ้นส่วน และทดสอบหลังติดตั้งเพื่อยืนยันความสมบูรณ์

3. บริหารจัดการตามกำหนดเวลา ดำเนินงานแล้วเสร็จภายใน 15 วัน ตรงตามแผนที่กำหนด โดยประสานงานกับฝ่ายผลิตของลูกค้าเพื่อให้การหยุดเครื่องมีผลกระทบน้อยที่สุด

แหล่งอ้างอิง (References)

[1] Roberts, W.L. (1978). Cold Rolling of Steel. Marcel Dekker, Inc. New York.

[2] ASHRAE. (2020). ASHRAE Handbook — HVAC Systems and Equipment, Chapter 1: HVAC System Analysis and Selection. American Society of Heating, Refrigerating and Air-Conditioning Engineers.

[3] SMACNA. (2005). HVAC Duct Construction Standards — Metal and Flexible, 3rd Edition. Sheet Metal and Air Conditioning Contractors’ National Association.

[4] ASHRAE. (2021). ASHRAE Handbook — Fundamentals, Chapter 21: Duct Design. American Society of Heating, Refrigerating and Air-Conditioning Engineers.

[5] NFPA. (2020). NFPA 91: Standard for Exhaust Systems for Air Conveying of Vapors, Gases, Mists, and Particulate Solids. National Fire Protection Association.

[6] ASTM International. (2019). ASTM A36/A36M — Standard Specification for Carbon Structural Steel. West Conshohocken, PA.

[7] SMACNA. (2012). HVAC Air Duct Leakage Test Manual, 2nd Edition. Sheet Metal and Air Conditioning Contractors’ National Association.

[8] OSHA. (2023). 29 CFR 1926 Subpart M — Fall Protection. Occupational Safety and Health Administration, U.S. Department of Labor.

[9] OSHA. (2023). 29 CFR 1910.146 — Permit-Required Confined Spaces. Occupational Safety and Health Administration, U.S. Department of Labor.

[10] OSHA. (2023). 29 CFR 1910.147 — The Control of Hazardous Energy (Lockout/Tagout). Occupational Safety and Health Administration, U.S. Department of Labor.
